發布時間：2019.10.15 新聞來源：廣州番禺電纜集團有限公司_旗下品牌番電-樂光 瀏覽次數：

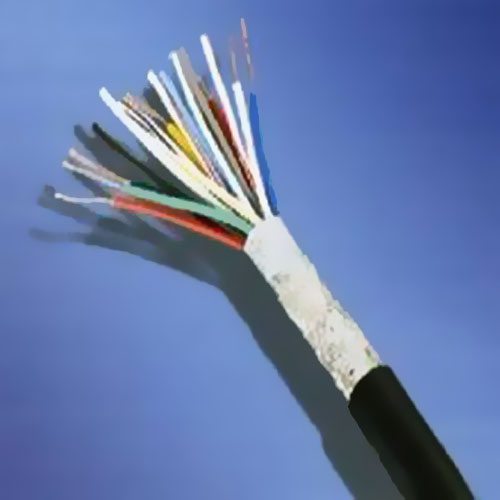

操控屏蔽電纜屏蔽層兩頭接地的的長處是：

①當操控電纜為母線暫態電流發生的磁通所圍住時，在電纜的屏蔽層中將感應出屏蔽電流，由屏蔽電流發生的磁通，將抵銷母線暫態電流發生的磁通對電纜芯線的影響。假定屏蔽效果抱負，兩者一起效果的成果，將使被屏蔽層徹底圍住的電纜芯線中的磁通為零，屏蔽層形成了一個抱負的法拉第籠。這也和帶有二次短路線圈的抱負變壓器相同，鐵芯中的磁通將為零。當然，屏蔽層的屏蔽效果，因為各種原因，不可能徹底抱負，因而，被屏蔽的芯線在母線暫態電流的效果下，仍然會感應出必定的電壓。

②屏蔽層兩頭接地，能夠下降因為地電位升發生的暫態感應電壓。

當雷電經避雷器注入地網，使變電所地網中的沖擊電流增大時，將發生暫態的電位動搖，一起地網的視在接地電阻也將暫時升高。對變電所地電位升 的測定成果闡明，與正常溝通電阻比較，地電阻常常增大10倍以上。當低壓操控電纜在上述地電位升的鄰近敷設時，電纜電位的動搖而受攪擾。因而，接地浪涌電流引進的地電位升將可能對低壓操控回路的絕緣合作帶來嚴重影響。

為了定量地估量當雷電注入變電所地網時在操控電纜纜芯中引起的暫態感應的數量，在30個變電所中進行人工注入地網較小沖擊電流（100～4000A）時測定的電壓狀況。測定了兩種電纜屏蔽狀況下的暫態電壓，一是無金屬屏蔽的電纜，二是有金屬屏蔽且兩頭接地的電纜。實驗證明選用兩頭接地的屏蔽電纜，能夠將暫態感應電壓抑制為原值的10%以下，是下降攪擾電壓的一種有用辦法。

本文共分 1 頁
